超低功耗GNSS定位芯片

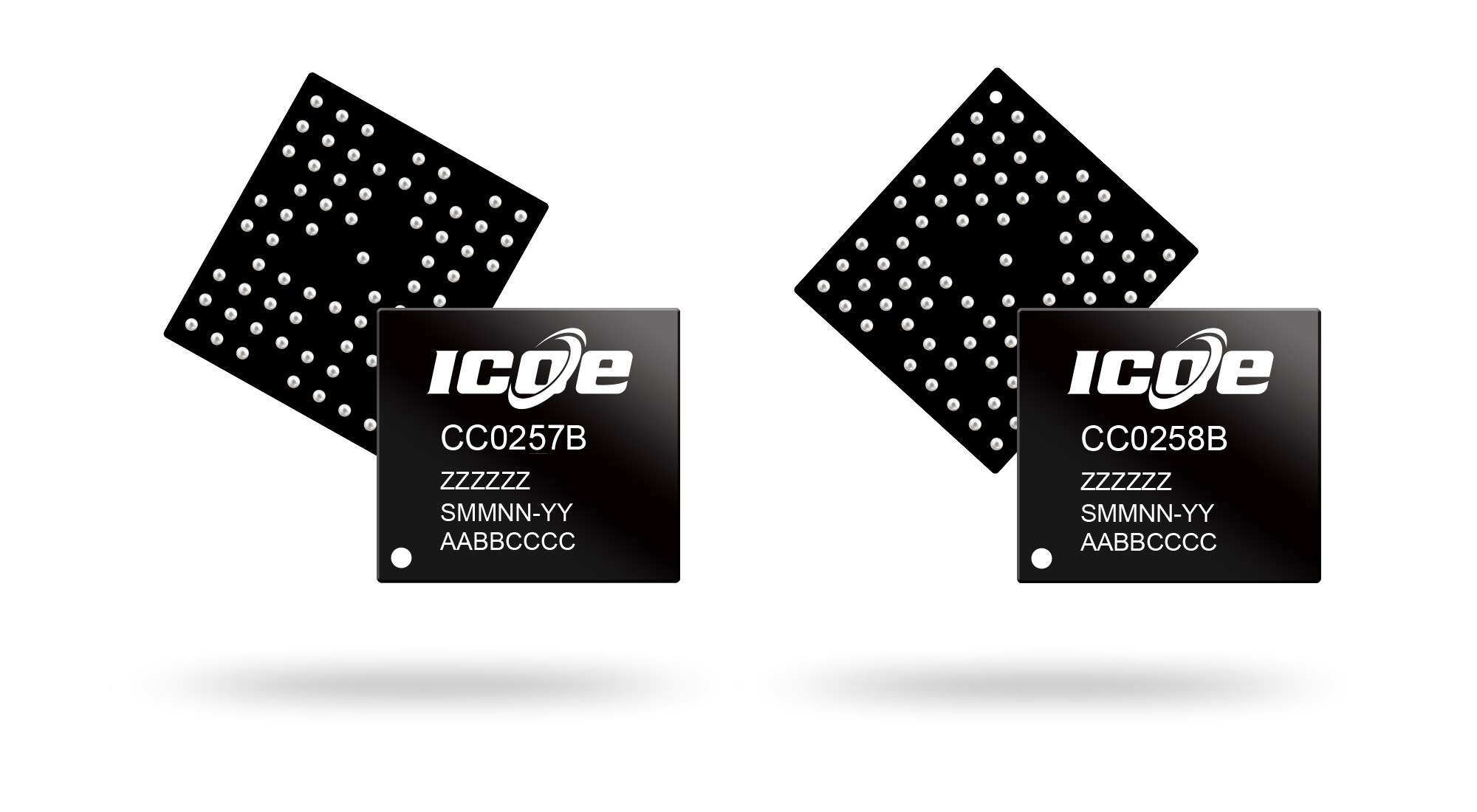

芯与物萤火虫CC02系列超低功耗多系统GNSS定位芯片，可同时支持BDS、GPS、Galileo、GLONASS、QZSS、SBAS及NAVIC等多系统联合定位，具有超低功耗、小尺寸和超高性能等特性。
依托于芯与物专有的iDLP低功耗技术，该款芯片双频跟踪功耗可低至10.5mW，可极大延长产品的续航时间；借助于双频在多径场景下的融合定位，可极大改善产品在城市多径环境下的定位精度。可广泛适用于智能手表、智能手环、智能手机、平板、安全帽、学生卡、手持设备、跟踪器等领域。

了解更多

技术优势

超低功耗

基于芯与物专有的iDLP低功耗技术，双频跟踪功耗可低至10.5mW，极大延长产品的续航时间

面向全球应用设计，支持多星系双频联合定位

可支持BDS、GPS、GLONASS、Galileo、QZSS、NAVIC多星系L1+L5联合定位

超高灵敏度

捕获灵敏度优于-149dBm，跟踪灵敏度优于-165dBm

支持实时辅助定位

支持实时以及离线AGNSS辅助定位功能，缩短产品首次定位时间

实时抗干扰能力强

内置抗干扰技术，可实时进行干扰检测与移除，可抗总干扰功率不低于-75dBm

封装形式

BGA：3.8x4.2x0.77(mm)，3000pcs/卷

产品规格

性能指标

支持星系频点

BDS: B1I、B1C^*、B2a、B2b^*
GPS: L1C/A、L1C、L5
GLONASS: L1
Galileo: E1B/C、E5b、E5a
QZSS: L1C/A、L5
SBAS: L1
NAVIC: L5

定位精度^①

单点定位：定位精度(RMS)<1.0m （双频四系统，开阔天空）
RTK定位：定位精度(RMS)：10cm+1ppm（开阔天空）
速率精度：0.1m/s

授时精度（1PPS）

20ns

TTFF^②

冷启动：24s
热启动：1s
重捕获：2s

灵敏度^③④

冷启动(dBm)：-149
热启动(dBm)：-157
跟踪(dBm)：-165
重捕获(dBm)：-159

跟踪功耗

双频：10.5mW
单频：8mW

更新频率

1Hz~10Hz

数据格式

NMEA-0183，ICOE协议

其他

主电源

0.8V~1.98V

IO电源

1.7V~1.98V

备电

1.7V~1.98V

通讯接口

UARTⅹ2，I²C^*ⅹ2，SPI^*ⅹ2

工作温度

-40~+85℃

存储温度

-40~+125℃

可靠性及认证

符合JEDEC标准，符合RoHS及REACH要求

封装尺寸

BGA：3.8ⅹ4.2ⅹ0.77(mm)，3000pcs/卷

应用限制

动态范围≤4g
高度≤18,000m
速度≤500m/s

注：
^①模拟器下33m/s直线匀速运动场景
^②仪器下测试，卫星信号强度达到-130dBm
^③在-130dBm下CN0为41dB/Hz条件下测试结果
^④外接LNA条件下测试^*代表该功能在开发中
^{^{（产品详细参数以最新版产品规格书为准）}}
