单频多系统低功耗GNSS定位芯片

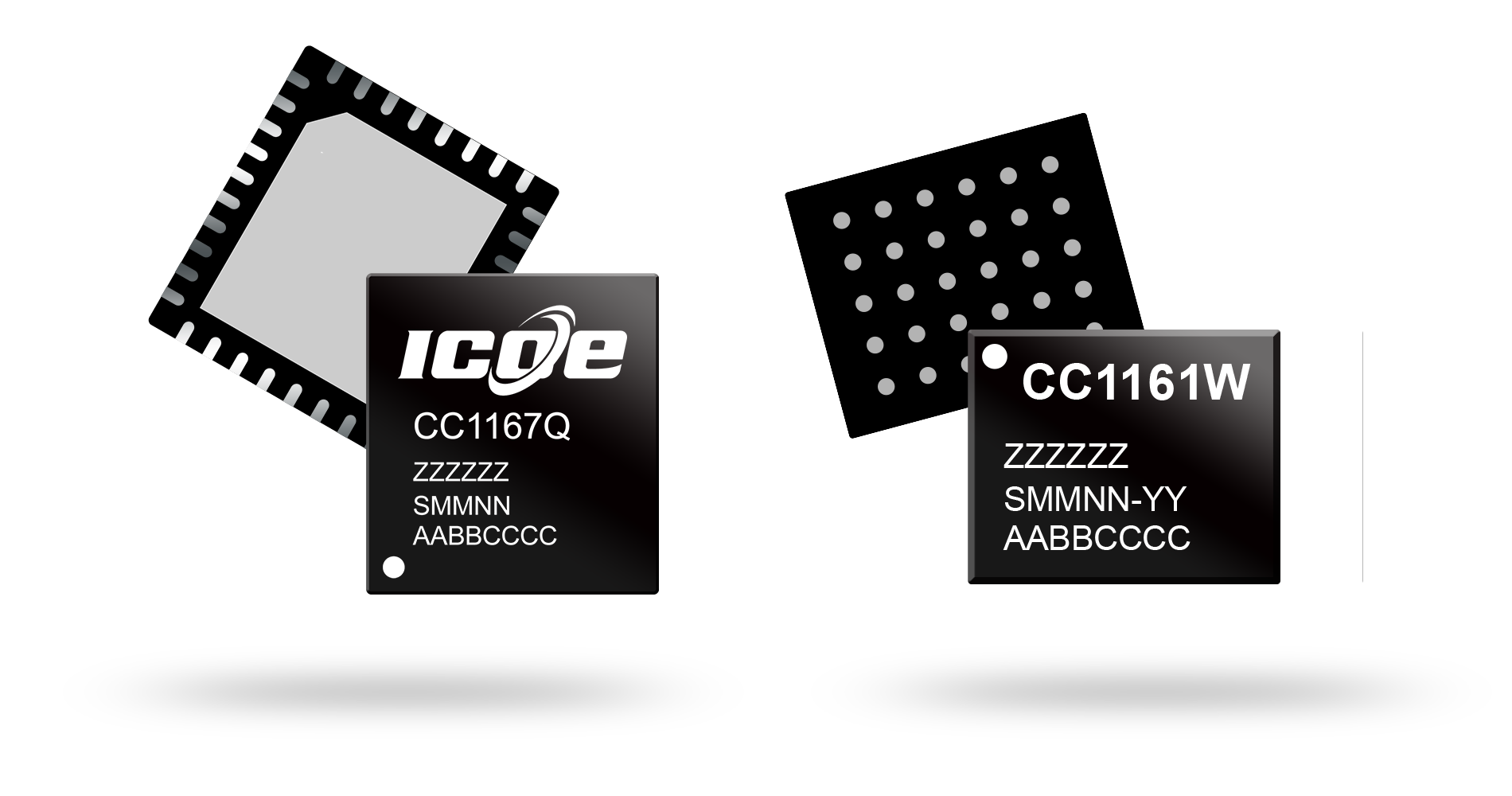

芯与物萤火虫CC11系列产品是芯与物研制的支持北斗三号的单频多系统的GNSS定位芯片，实现了低功耗、小型化和射频基带一体化设计。基于先进工艺及产品架构的优化，该系列芯片跟踪功耗极低，可有效延长产品的续航时间。具有高灵敏度、低功耗、抗多径、强抗干扰能力及高精度GNSS联合定位技术等性能。
CC11系列产品面向全球应用，可同时支持BDS、GPS、Galileo、GLONASS、QZSS，可多系统同时联合定位，向用户提供快速、准确的高性能定位体验。支持L1单频单点定位、原始观测值输出，适用于跟踪器、定位模组、手持设备、步行导航等产品和领域。

了解更多

技术优势

面向全球应用设计，支持多星系联合定位

可支持BDS、GPS、GLONASS、Galileo和QZSS多星系联合定位

低功耗

产品跟踪功耗极低，可有效延长产品的续航时间

实时抗干扰能力强

内置抗干扰技术，可实时进行干扰检测与移除，可抗总干扰功率不低于 -75dBm

超高灵敏度

捕获灵敏度优于-149dBm，跟踪灵敏度优于-165dBm

支持星历辅助定位

支持实时及离线星历辅助定位功能，缩短产品首次定位时间

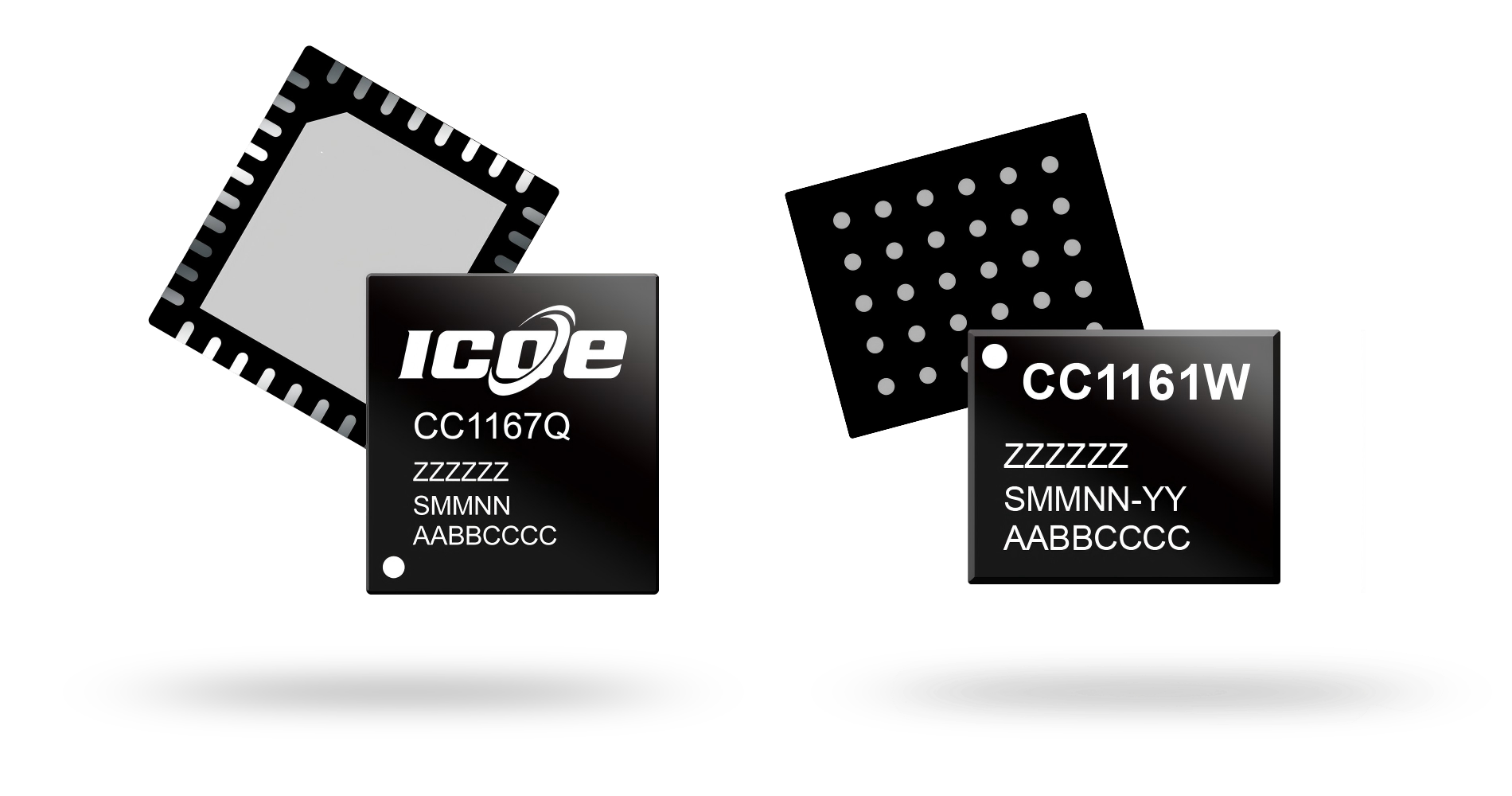

封装形式

QFN/WLCSP

产品规格

性能指标

支持星系频点

BDS: B1I、B1C^*
GPS: L1C/A、L1C^*
GLONASS: G1
Galileo: E1B/C
QZSS: L1C/A、L5

定位精度^①

单点定位<1.5m
速率精度：0.1m/s

授时精度（1PPS）

20ns

TTFF^②

冷启动：24s
热启动：1s
重捕获：1s

灵敏度^③④

冷启动(dBm)：-149
热启动(dBm)：-155
跟踪(dBm)：-165
重捕获(dBm)：-159

功耗

跟踪功耗：22mW
捕获功耗：32mW

更新频率

1Hz~10Hz

数据格式

NMEA-0183，ICOE协议

其他

主电源

1.2V~3.6V/1.7V~3.6V

IO电源

1.7V~3.6V

备电

1.7V~3.6V

通讯接口

UARTⅹ2

工作温度

-40~+85℃

存储温度

-40~+125℃

可靠性及认证

符合JEDEC标准，符合RoHS及REACH要求

封装尺寸

WLCSP：1.8ⅹ2.1ⅹ0.5(mm)，5000pcs/卷
QFN36：4.4ⅹ4.0ⅹ0.75(mm)，5000pcs/卷

应用限制

加速度≤4g
高度≤18,000m
速度≤515m/s

注：
^①模拟器下33m/s直线匀速运动场景
^②仪器下测试，卫星信号强度达到-130dBm
^③在-130dBm下CN0为41dB/Hz条件下测试结果
^④外接LNA条件下测试^*代表该功能在开发中
^{^{（产品详细参数以最新版产品规格书为准）}}
