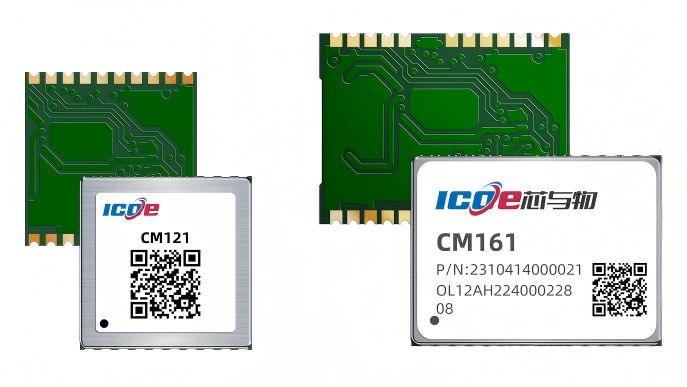

CM121和CM161是芯与物研制的单频多系统GNSS定位模组，内置芯与物新一代单频芯片，可同时支持BDS、GPS、Galileo、GLONASS、QZSS和SBAS系统联合定位，具有低功耗、小尺寸和超高性能等特性。
该款模组向用户提供快速、准确的高性能定位体验，并支持原始观测量输出，可广泛适用于跟踪器、对讲机、手持机、两轮车等应用领域。

了解更多

技术优势

面向全球应用设计，支持多星系联合定位

可同时支持BDS、GPS、GLONASS、Galileo、QZSS SBAS多系统联合定位

超低功耗

产品功耗低，极大延长产品的续航时间

超高灵敏度

捕获灵敏度优于-149dBm，跟踪灵敏度优于-165dBm

支持有源天线检测

可支持天线短路、断路、插入上报

封装形式

18PIN LCC：12.2x16.0x2.4(mm)，卷带包装，500pcs/卷
24PIN LCC：12.2x16.0x2.4(mm)，卷带包装，500pcs/卷

产品规格

性能指标

支持星系频点

BDS: B1I、B1C^*
GPS: L1C/A、L1C
GLONASS: L1
Galileo: E1B/C
QZSS: L1C/A
SBAS: L1

定位精度^①(RMS)

单点定位：定位精度<1.5m
速率精度：0.1m/s

TTFF^②

冷启动：24s
热启动：1s
重捕获：1s

灵敏度^③④

冷启动(dBm)：-149
热启动(dBm)：-155
跟踪(dBm)：-165
重捕获(dBm)：-159

功耗

跟踪功耗：45mW
捕获功耗：53mW

初始化时间

＜10s（典型值）

初始化可靠性

＞99.9％

更新频率

1Hz~10Hz

数据格式

NMEA-0183，ICOE协议

其他

主电源

2V~3.6V

通讯接口

CM121：UARTⅹ1，I²C^*ⅹ1
CM161：UARTⅹ2，I²C^*ⅹ1

工作&存储

-40~+85℃

可靠性及认证

符合RoSH及REACH要求

封装尺寸

18PIN LCC：12.2x16.0x2.4(mm)，卷带包装，500pcs/卷
24PIN LCC：12.2x16.0x2.4(mm)，卷带包装，500pcs/卷

注：
^①模拟器下33m/s直线匀速运动场景
^②仪器下测试，卫星信号强度达到-130dBm
^③在-130dBm下CN0为41dB/Hz条件下测试结果
^④外接LNA条件下测试^*代表该功能在开发中^{^{（产品详细参数以最新版产品规格书为准）}}
